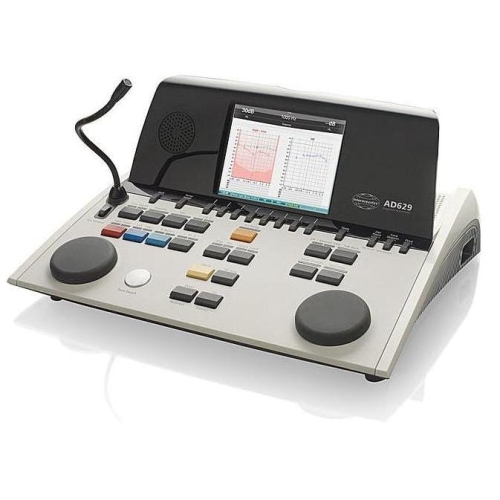

Audiometr Interacoustics AD629

Standardy bezpieczeństwa

IEC 60601-1, ES60601-1, CAN/CSA-C22.2 Nr. 60601-1
Klasa I, części mające bezpośredni kontakt z pacjentem typu B, do pracy ciągłej

Norma EMC (dotycząca
kompatybilności
elektromagnetycznej)

IEC 60601-1-2:2001 + A1:2004

Normy audiometru

Audiometr tonalny: IEC 60645 -1, ANSI S3.6 -2010, Typ 2, HF IEC 60645-4.
Audiometr mowy: IEC 60645-2/ANSI S3.6 typ B lub B-E.
Badania progowe sterowane automatycznie: ISO 8253-1

Kalibracja

Informacje i instrukcje dotyczące kalibracji zawarto w podręczniku serwisowym dla
urządzenia AD629

Przewodnictwo
powietrzne

DD45: Raport PTB/DTU z 2009 r.
TDH39: ISO 389-1 1998, ANSI S3.6-2010
HDA300: Raport PTB PTB 1.61 – 4064893/13
HDA280 Raport PTB z 2004
E.A.R Tone 3A/5A: ISO 389-2 1994, ANSI S3.6-2010
IP 30: ISO 389-2 1994, ANSI S3.6-2010 DES-2361
CIR 33 ISO 389-2

Przewodnictwo
kostne

B71: ISO 389-3 1994, ANSI S3.6-2010
Umieszczenie: wyrostek sutkowaty

Wolne pole

ISO 389-7 2005, ANSI S3.6-2010

Wysoka
częstotliwość

ISO 389-5 2004, ANSI S3.6-2010

Skuteczność
zagłuszania

ISO 389-4 1994, ANSI S3.6-2010

Przełącznik odpowiedzi
pacjenta

Przycisk uruchamiany jedną ręką.

Komunikacja z pacjentem

Komunikacja z pacjentem (TF) i odsłuch (TB).

Monitorowanie

Wyjście przez wbudowany głośnik lub przez zewnętrzną słuchawkę lub zewnętrzny
głośnik.

Specjalne typy badań / Bateria
akumulatorowa

SISI. ABLB. Stengera. Mowy Stengera. Langenbecka (ton w szumie). Badanie
Békésy'ego, Weber. mówienie 2-kanałowe, główny aparat słuchowy 2 kanałowy,
automatyczny próg.
Badania progowe sterowane automatycznie:
Czas na odpowiedź pacjenta: Taki sam jak prezentacja tonów
Przyrost poziomu słyszenia: 5dB.
Badanie progowe sterowane automatycznie (Békésy'ego):
Tryb pracy: Békésy'ego
Stopa zmiany poziomu: 2.5 dB/s ±20%
Najmniejszy przyrost poziomu: 0,5 dB

Bodźce

Ton

125-20000 Hz separowany w dwóch zakresach 125-8000 Hz i 8000-20000 Hz.
Rozdzielczość 1/2-1/24 oktawy.

Ton modulowany

1-10 Hz sinus +/- 5% modulacji

Plik WAVE

próbkowanie 44100 Hz, 16 bitów, 2 kanały

Zagłuszanie

Automatyczny wybór szumu wąskopasmowego (lub szumu białego) do prezentacji tonu i
szumu mowy dla prezentacji mowy.
Szum wąskopasmowy:
IEC 60645-1:2001, 5/12 filtr oktawowy z taką samą centralną rozdzielczością
częstotliwości jak ton czysty.
Szum biały:
80-20000 Hz mierzony przy niezmiennej szerokości pasma
Szum mowy:
IEC 60645-2:1993 125-6000 Hz opadający 12 dB/oktawę powyżej 1 KHz +/-5 dB

Prezentacja

Manualna lub wsteczna. Jeden lub wiele pulsów.

Natężenie

Proszę sprawdzić załącznik
Dostępne stopnie intensywności to 1, 2 lub 5 dB
Funkcja zakresu poszerzonego: Jeśli nie jest włączona, moc wyjściowa przewodnictwa
powietrznego będzie ograniczona o 20 dB poniżej maks. mocy wyjściowej.

Zakres
częstotliwości

od 125 Hz do 8 kHz (opcjonalnie wysoka częstotliwość: od 8 kHz do 20 kHz)
125 Hz, 250 Hz, 750 Hz, 1500 Hz i 8 kHz można dowolnie odznaczyć

Sygnał zewnętrzny

Urządzenie odtwarzające ponownie mowę podłączone do wejścia CD musi mieć
współczynnik sygnału do szumu 45 dB lub wyższy.
Materiał słowny musi posiadać kalibrację sygnału odpowiednią do ustawienia wejścia na
poziomie 0 dB VU.

Wolne pole

Wzmacniacz mocy i głośniki
O mocy wejściowej 7 Vrms – wzmacniacz i głośniki muszą mieć zdolność generowania
ciśnienia akustycznego na poziomie 100 dB w odległości 1 metra i spełniać następujące
wymagania:

Pamięć wewnętrzna

1000 klientów / 50 000 sesji

Wskaźnik sygnału (VU)

Ważona czasu: 300 mS
Zakres dynamiczny: 23 dB
Charakterystyka prostownika: RMS
Wybierane dane wejściowe są dostarczane przy użyciu tłumika, za pomocą którego
poziom może zostać skorygowany do pozycji referencyjnej wskaźnika (0 dB).

Złącza danych (gniazda)

4 x USB A (kompatybilne z USB 1.1 i wersją późniejszą)
1 x USB B (kompatybilne z USB 1.1 i wersją późniejszą)
1 x LAN Ethernet

Urządzenia zewnętrzne (USB)

Standardowa myszka i klawiatura do komputera (do wprowadzania danych)
Drukarki współpracujące: Standardowe drukarki PCL3 (HP, Epson, Cannon)

Wyświetlacz

Kolorowy 5,7-calowy wyświetlacz o wysokiej rozdzielczości 640x480

Kompatybilne
oprogramowanie

Program Diagnostic Suite – kompatybilny z Noah, OtoAccess i XML

Wymiary (długość x szerokość
x wysokość)

36,5 x 29,5 x 6,5 cm / 14,4 x 11,6 x 2,6 cali

Masa

3,3 kg/6,3 funta

Zasilanie

100-240 V~, 50-60Hz maks 0,5 A

Środowisko pracy

Temperatura: 15-35°C. Wilgotność względna:
30-90% bez kondensacji pary

Transport i przechowywanie

Temperatura podczas transportu: -20-50°C
Temperatura przechowywania: 0-50°C.
Wilgotność względna: 10 – 95% bez kondensacji
